管道电伴热带安装(图)

 电伴热带安装是需要专业人员来操作,是否能够正确安装,直接影响电伴热带系统的正常运行和伴热保温效果。对于常用的安装需求,我们通过安装图片示意图,描述电伴热带安装的正确方式,以下的多组安装示例图适用于自限温电伴热带恒功率电伴热带加热电缆等相关的电伴热产品。
详细产品说明:请浏览我司网页:管道加热,阀门加热器

管道圆筒加热器PDF格式文件下载

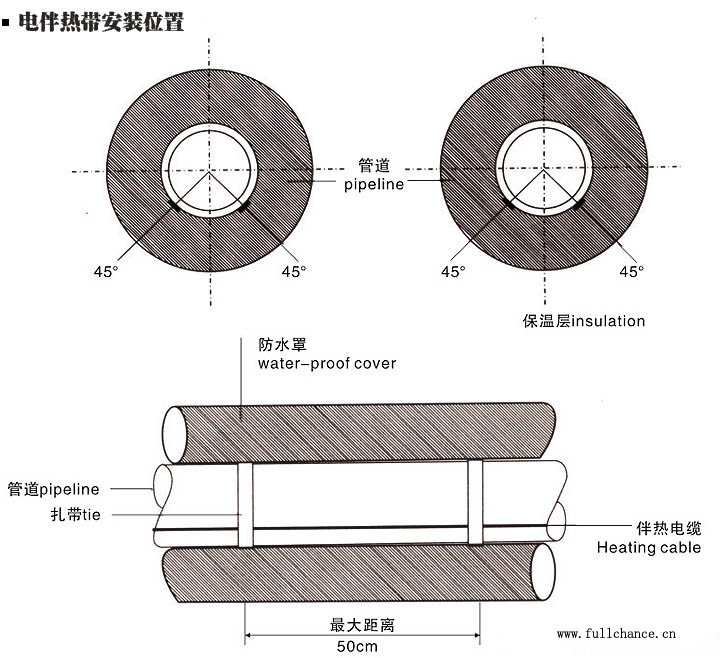

管道电伴热带安装位置(图)

管道电伴热带安装位置(图)

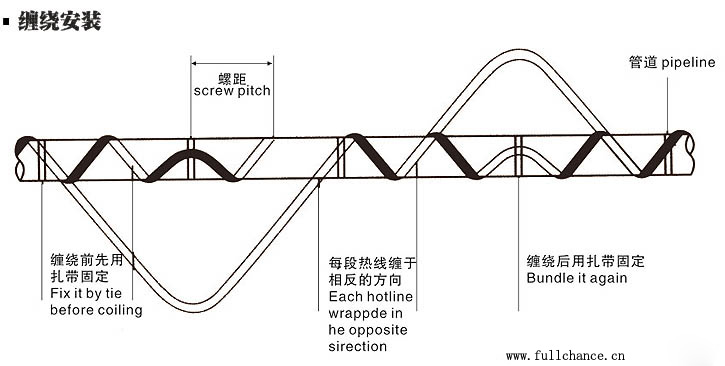

电伴热带缠绕式安装方式(图)

电伴热带缠绕式安装方式(图)

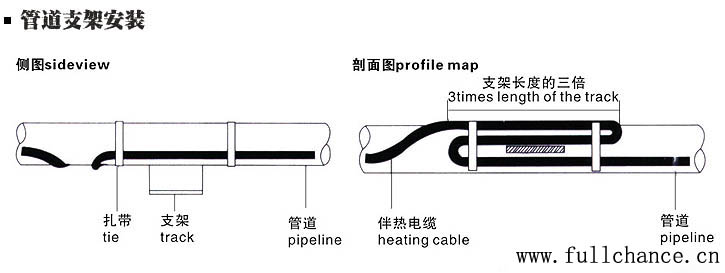

管道支架处的电伴热带安装方法(图)

管道支架处的电伴热带安装方法(图)

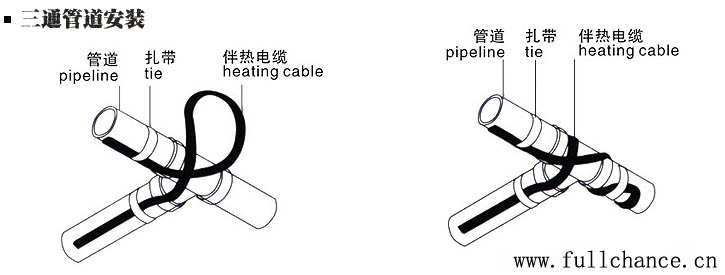

三通管道处的电伴热带安装方法(图)

三通管道处的电伴热带安装方法(图)

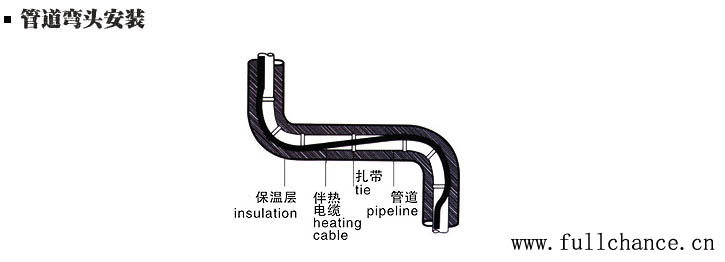

管道弯头处的电伴热带安装方法(图)

管道弯头处的电伴热带安装方法(图)

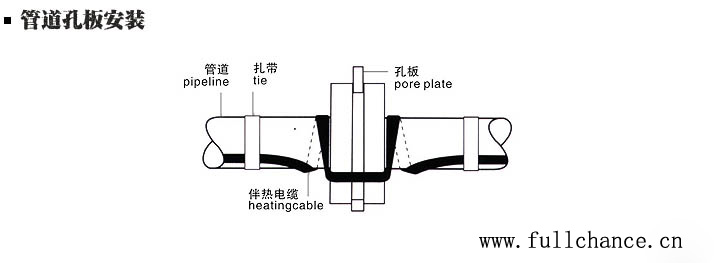

管道孔板处电伴热带安装方法(图)

管道孔板处电伴热带安装方法(图)

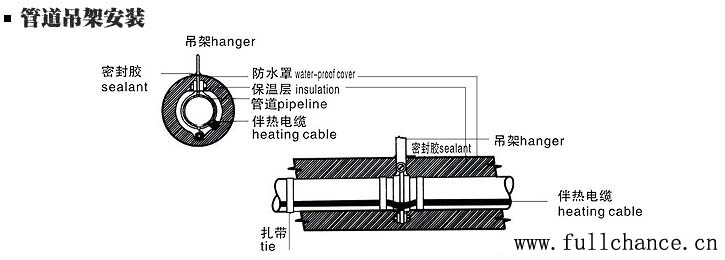

管道吊架处的电伴热带安装方法(图)

管道吊架处的电伴热带安装方法(图)

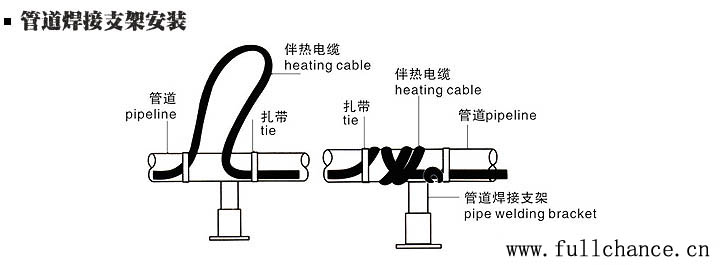

管道焊接支架处的电伴热带安装方法(图)

管道焊接支架处的电伴热带安装方法(图)

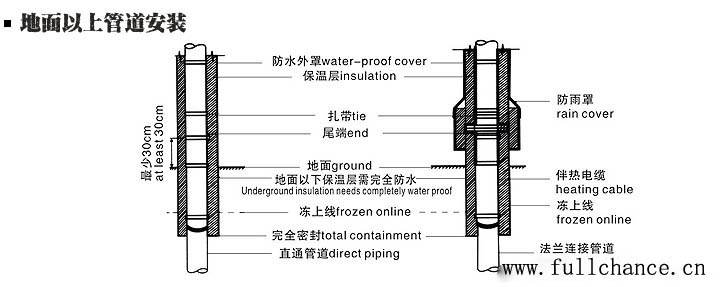

地面以上的管道电伴热带安装方法(图)

地面以上的管道电伴热带安装方法(图)

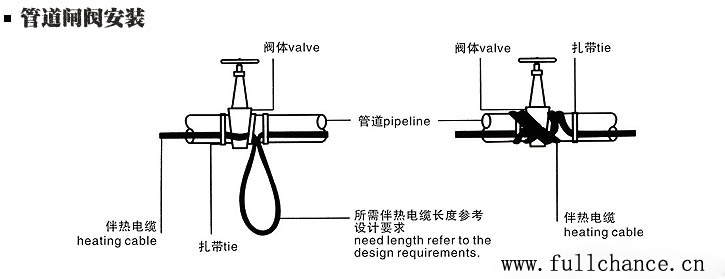

管道阀门处的电伴热带安装方法(图)

管道阀门处的电伴热带安装方法(图)

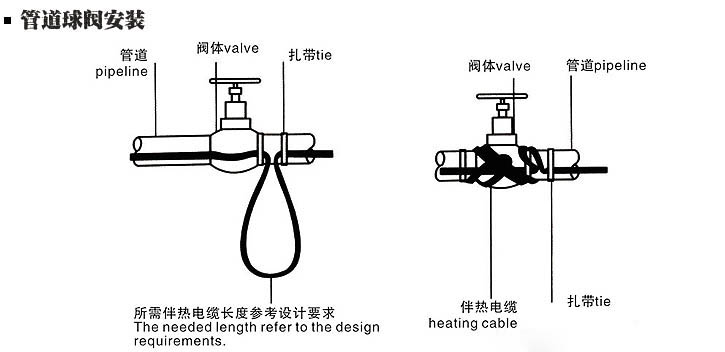

球阀处的电伴热带安装方法(图)

球阀处的电伴热带安装方法(图)

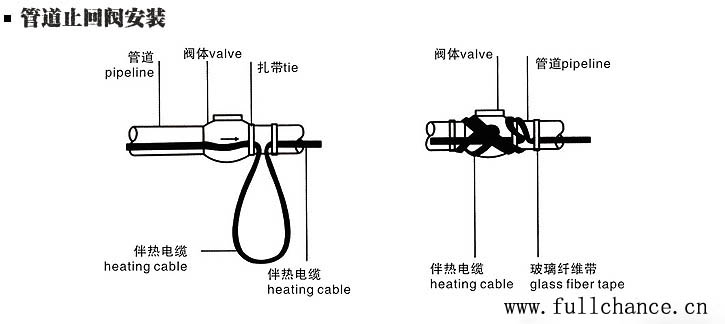

止回阀处的电伴热带安装方法(图)

止回阀处的电伴热带安装方法(图)

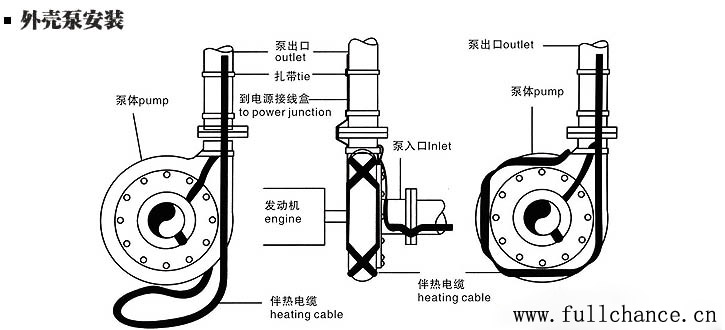

外壳泵电伴热带的安装方法(图)

外壳泵电伴热带的安装方法(图)

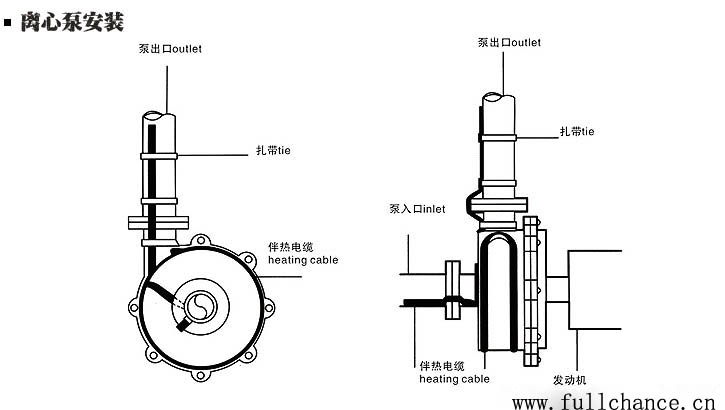

离心泵电伴热带的安装方法(图)

离心泵电伴热带的安装方法(图)

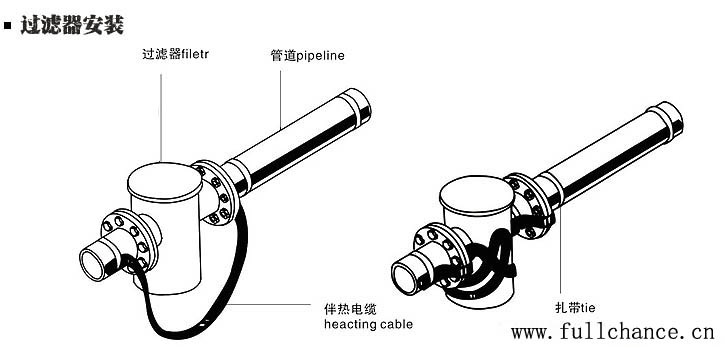

管道介质过滤器处的电伴热带安装方法(图)

管道介质过滤器处的电伴热带安装方法(图)

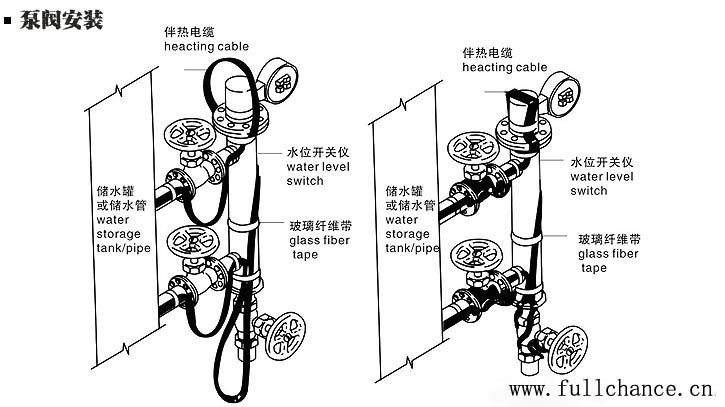

泵阀体的电伴热带安装方法(图)

泵阀体的电伴热带安装方法(图)

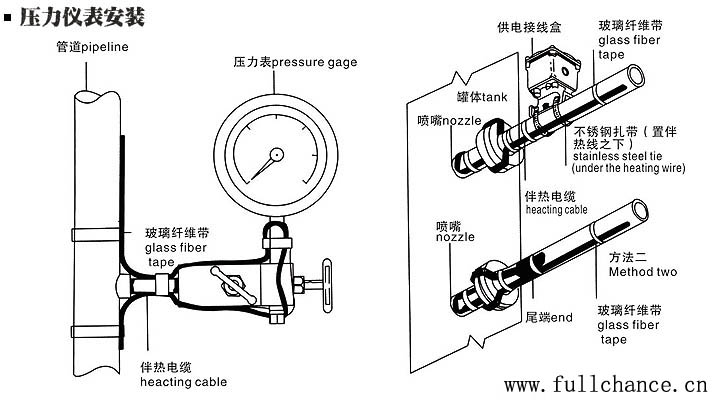

压力仪表的电伴热带安装方法(图)

压力仪表的电伴热带安装方法(图)

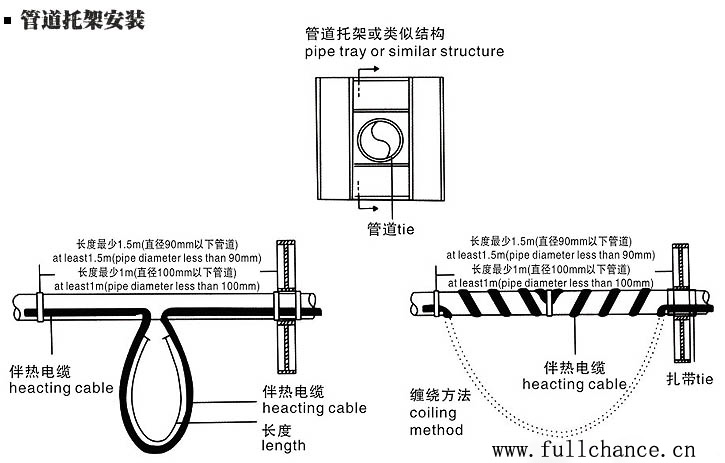

管道托架处的电伴热带安装方法(图)
