电热带长度设计计算公式及其参考值

电热带在生产前接到了客户的详细指令后,在我们确认了功率电压等参数后,就要着手于根据加热物质的情况来设计其长度,相对于其他硅橡胶加热器或是电热膜,电热带的长度设计有其独特的一面,怎么设计出来的长度能满足要求,达到使用的目的,有时并不是凭经验就能解决的,还需借助于相关的一些资料,这里我们把其长度计算的主要步骤和方法描述出下:
一个电源所能联接的最大电热带长度定义如下:
L1+L2+L3≤最大电热带长度
电热带总长计算如下:
电热带
一、管道部分
在计算管道部分需要的电热带时,如果电热带每米放出的热量足够补偿管道单位散热量,电热带长度与管道长度相同,另外要预留一米长供接电源使用。如果电热带的单位放热量少于管道单位散热量,就需要增加电热带数目或采用缠绕方式。

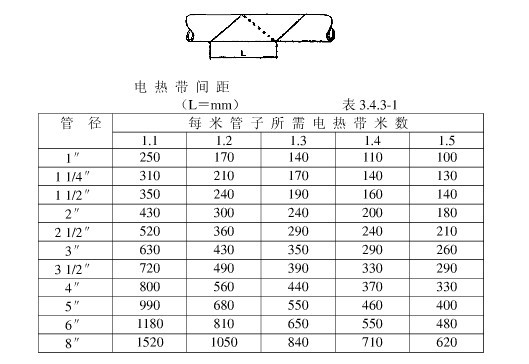

当采用缠绕方式时,每米管道电热带的长度等于每米管道散热量除以每米电热带的放热量之值。电热带缠绕的间距L,按其管径查表3.4.3-1。
例如:管道散热量为24w/m,电热带放热量(功率)为20w/m,则比值为1.2。在DN50管道上电热带缠绕的间距为300mm。电热带长度为1.2m/m·管道。
电热带
二、弯头部分     每个弯头需电热带长度等于管道公称直径(m)的两倍。     三、法兰部分     每个法兰需电热带长度等于管道公称直径(m)的三倍。 四、阀门部分     每个阀门需要的电热带长度按表3.4.3-2确定
电热带
五、管架部分     每个管托处需要的电热带长度等于管托的宽度的2倍加500mm。     每个U型管卡处需要的电热带长度等于管子外径周长。     以上五部分之和即为计算所需的电热带总长度。然后配上适当的配件(见产品说明),则电伴热带系统选型即告完成。     如果电热带的总长度超过产品规定的伴热长度,则应设两个或多个供电电源。
