透光率测试-MFS630量测 HCK光学导电膜的穿透，550nm波段：

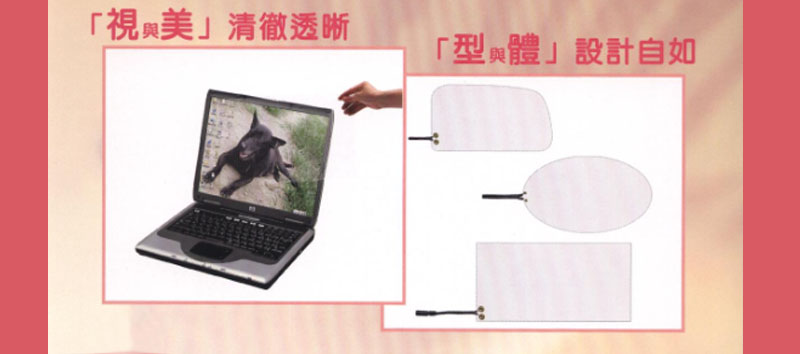

透明薄膜电热片
透明薄膜电热片在整个发热体表面，对产品的加温曲线非常迅速且安全，超薄的薄膜发热片结构，高性能的双面背胶或一般的双面背胶贴于两侧都不影响视线，透光度高于70%~80%。
特性
•能见透明度高报85%，比传统玻璃透明度高。
•不怕强光，贴附于屏幕画质依然清晰。
•重量厚度超轻薄，加热快速又均匀，开机5秒即可达到设定温度(50℃)，最高耐温更可达到120℃。
•可采自黏贴，不占空间，操作简单又方便。
•更可依客户需求开发订做任何尺寸规格及形状。
•电压设定由1.5V~380V皆可设计与生产。
常见用语：透明薄膜电热片,薄膜电热片,软性电热组件,超导软性软质电热片.
英文学名：Transparent Film Heating Element
规格特性
|
AC/DC
|
1-1000V
|
|
瓦特数
|
0.1以上皆可设计
|
|
最高温度
|
130℃
|
|
常见使用温度
|
25℃~120℃
|
|
厚度
|
0.016mm
|
绝缘材料的比较：
以下表所列之绝缘材料为圣柏林所常用的材料，若您需要使用可承受较高温度的电热片，或承受较大绝缘破坏电压或是其它特别性质的绝缘材料，亦可使用以下我们为您挑选的方案。
|
|
绝缘材料
|
|
加热器之特色
|
0.002”的Kapton需有0.001”FEP的黏胶
|
0.008”玻璃补强的sili-cone rubber Teflon
|
0.1mm~1mm厚度的云母片
|
0.005”的Polyester带有0.001”的绝胶
|
|
外观概述
|
呈透明、琥珀颜色的Polyi-miele薄膜
|
红色的elastomer放在玻璃纤维基座
|
白色或绿色的云母薄片
|
透明的薄片
|
|
温度范围
|
-200到280℃
(-328到536℉)
|
-200到260℃
(-328到500℉)
|
-200到1000℃
(-328到1832℉)
|
-200到120℃
(-328到248℉)
|
|
介质强度
|
1000 VRMS
|
1000 VRMS
|
1000 VRMS
|
1000 VRMS
|
|
超出组件最大
|
0.010”
(0.25mm)
|
0.020”
(0.5mm)
|
0.017”
(0.43mm)
|
0.008”
(0.2mm)
|
|
25℃常温下每平方英寸可设计的最大瓦特数
|
1inch²/7w
|
1inch²/7w
|
1inch²/15W
|
1inch²/3.5W
|
|
电热器软度
|
最佳：0.03”(0.75mm)最小弯曲半径
|
好：0.125”(3.2mm)最小弯曲半径
|
较好：0.006”(1.52mm)最小弯曲半径
|
较好：0.039”(1mm)最小弯曲半径
|
|
安置方法
|
※伸缩带
※#11耐热水泥
※#10.PSA
※#20延展胶带
|
※伸缩带
※#6耐热水泥
※#12.PSA
※硬化
※#20延展胶带
|
※伸缩带
※#11耐热水泥
※#10.PSA
※夹具固定
|
※伸缩带
※#6耐热水泥
※#12.PSA
※硬化
※#20延展胶带
|
|
备注
|
由于Kapton在真空中的稳定性及抗溶性，常常被应用在医学上和航空上。
接受严苛环境
|
Silicon rubber比Kapton便宜，应用在工业和商业方面，通常是被硬化为金属零件
|
高温环境或需要超高温可使用，均温的设计
|
Polyester有许多Kapton的特性但价格上是比较便宜的一种选择，而且有较佳的防水性
|
实 例车用玻璃、光学镜头、液晶屏幕、室内外仪器仪表、浴室镜除雾、电视除雾、后视镜除雾、安全帽镜片、挡风玻璃、仪表板、工业用屏幕、户外计算器、户外计算机、摄影机、眼镜、镜类等除雾，还有更广泛结合产品应用。

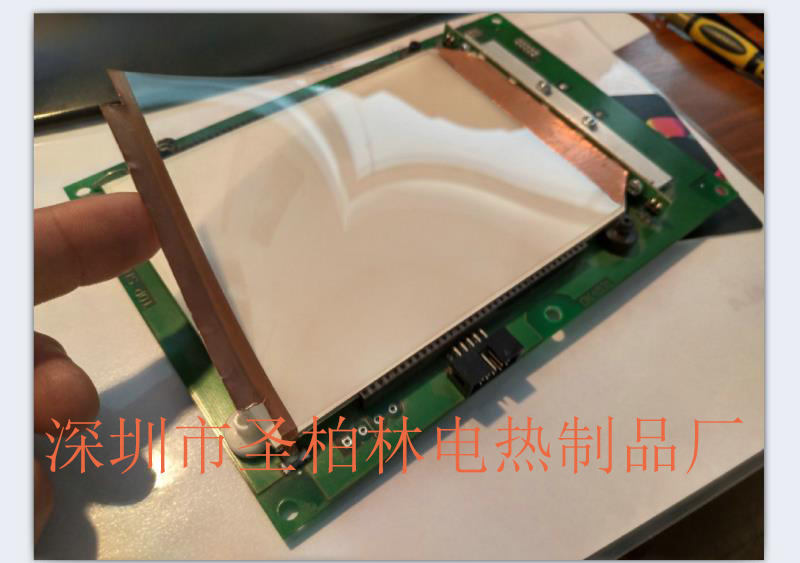

实际产品(一)
圣柏林设计过5000种以上的电热片,如公司内有库存相似规格的样品,皆可提供您快速测试。
在每一次的新开发产品，圣柏林超导热团队都提升了技术水平，不断的与客户同步，在国内拥有规模最齐全的电热片和电热器生产设备。
· 我们拥有最完整的产线
· 100%品质全检
· 样品交期短
· 交货速度快
· 欢迎同业订制
· 均温设计
· 接受 ODM,OEM
· 提供业务工程师到府讨论开发案
此电热片皆可依照您的需求，客制化订制。欢迎来电寻问，谢谢您的来访。
