什么是化学气相沉积 (CVD)？

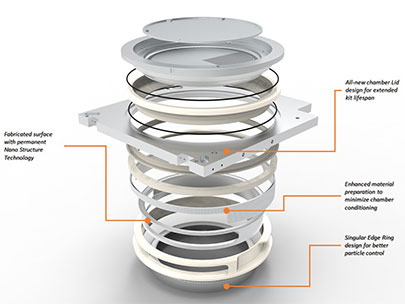

化学气相沉积是一种利用基材表面热诱导化学反应的真空薄膜沉积工艺。根据所用材料的不同，该过程略有不同。

• 当涂层是金属或合金时，它通过加热或压力变化而蒸发。然后蒸气沉积在较冷的晶圆半导体（基板）上，形成均匀的涂层。
• 当涂层是聚合物（例如氮化硅）时，两种或更多种气体前体（单体）利用热量分解，然后它们在真空室中一起反应以形成新的聚合物化合物，该聚合物化合物作为薄膜层沉积在基底上。





调整压力、温度和持续时间会影响沉积层的厚度。事实上，根据这些变量，CVD 工艺有许多子类别。这些包括：

• 大气压化学气相沉积（APCVD）：在大气压下热驱动，沉积速率高。需要 1000°C 至 1300°C 之间的极高温度。
• 低压化学气相沉积 (LPCVD)：利用低压和热量与固体基材上的前体气体发生反应。降低的压力减少了不需要的气相反应，并提高了晶圆半导体上的薄膜均匀性。温度范围通常在 570°C 至 650°C 之间。
• 超高真空化学气相沉积 (UHCVD)：在非常低的压力下进行，通常低于 10 -6 Pa。
• 等离子体增强化学气相沉积（PECVD）：是一种低温（因此更经济）薄膜沉积工艺。它的工作温度在 100°C-400°C 之间。冷等离子体与反应气体一起添加，在基材上形成所需的涂层。
• 光引发化学气相沉积 (PICVD)：使用紫外线激发化学反应。它与 PECVD 类似，因为等离子体是紫外线辐射的强发射体。在某些条件下，PICVD 可以在大气压或接近大气压下操作。
• 原子层沉积 (ALD)：使用多种交替气体。每种气体都会与基材表面发生反应并使其饱和。然后用惰性气体吹扫室，然后允许另一种反应气体进入以形成下一个沉积层。该技术也用于纳米技术。

CVD有哪些优点和缺点？

CVD 可用于以相当高的沉积速率在玻璃、陶瓷、金属和金属合金等多种材料上形成薄膜层。 CVD 相对于物理气相沉积 (PVD)的优势在于，即使在复杂的形状上，它也可用于形成均匀的涂层。事实上，这一特性与 CVD 沉积的高纯度相结合，使其在敏感的纳米技术工艺中非常有用。在化学气相沉积过程中很容易从气态前体中去除杂质。这是纳米技术应用的另一个优势。

不利的一面是，CVD 前体可能具有剧毒、爆炸性或腐蚀性，并且残留产品是危险废物。此外，一些前体可能很昂贵。

圣柏林 为 CVD 工艺提供哪些加热解决方案？

CVD 涂层应用中有多种加热工艺的方法，其中最重要且最广泛使用的方法之一是电阻加热。这是 圣柏林 的专业领域，拥有一系列非常适合 CVD 应用的高质量矿物绝缘加热元件。微型加热器是 CVD 定制设计加热解决方案的另一个例子。

由于纳米技术采用 CVD，热性能对于控制薄膜沉积和确保质量至关重要。在 圣柏林，我们拥有设计定制加热系统的专业知识，可以应对所有不同 CVD 工艺的挑战。我们的高温精密加热器可以与先进的温度传感器相结合，从而确保对这些过程至关重要的热均匀性。

用于 CVD 的矿物绝缘加热元件的优点

• 温度高达 1000°C
• 矿物绝缘确保
  • 加热元件适用于要求苛刻的气氛（真空、惰性气体）
  • 耐化学性
  • 优异的介电耐久性
• 可定制护套材料以适应任何环境
• 加热器冷热部分之间的无缝过渡
• 热段和冷段直径相等
• 由于冷端可防止过热，端接很简单
• 适合高功率密度
• 热量分布到源、晶圆、目标或基板的均匀性
• 大弯曲半径使加热元件适合复杂的弯曲应用
• 关键工艺的精确加热
• 更薄、更轻的设计是可能的。
• 快速预热时间
• 密封的加热元件可防止污染
• 热电偶可以包含在设计中
