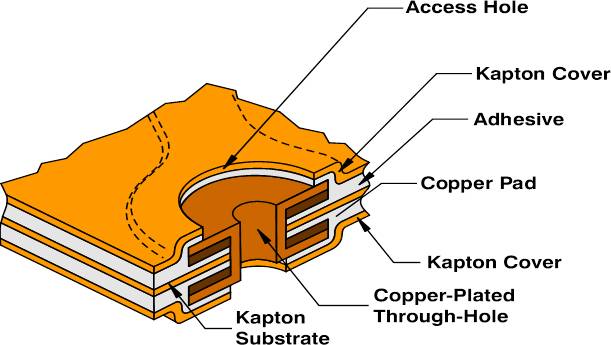

双面柔性电路提供从顶部和底部的电路,它提供了在设计和功能更大的灵活性的两侧访问电路迹线的能力。当正确的设计和使用,双面柔性电路提供动态的,重复的弯曲作为单面柔性的相同水平,但具有更大的应用范围使用,因为它能够携带更多的复杂的电路布局的能力。
双面蚀刻电热膜的优点:
相比之下,单面柔性更宽的电路设计参数

由于最小化互连错误降低组装成本

动态弯曲能力

减少包装尺寸

可以安装所有组件类型 - 通孔,表面贴装和引线键合



特征&性能

性能描述
物性
最小成品激光冲孔 .008"
最小通过直接冲孔 .003"
最小线距&间距 .003"/.003"
最小铜箔厚度 9 micron
最大铜箔厚度 <1 oz
最小焊盘通孔尺寸 直径+.015”
最小焊盘微孔尺寸 +.006”
电热膜尺寸 18” by 24”
通孔电镀纵横比 4:1
通过最低电镀纵横比 1:1
电热膜电镀 可以

选择性电镀(只垫或按钮电镀)

可以
电热膜层数 2-6
蚀刻电阻 铜箔



可靠的品质和稳定性

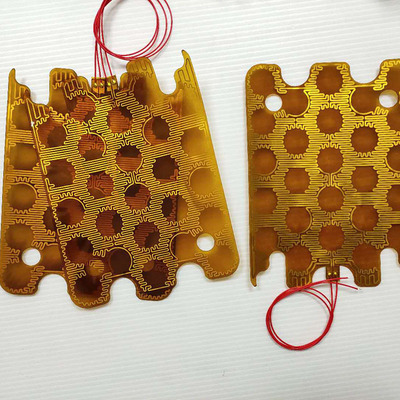

双层电热膜实现了低面积高功率,高温度的性能
