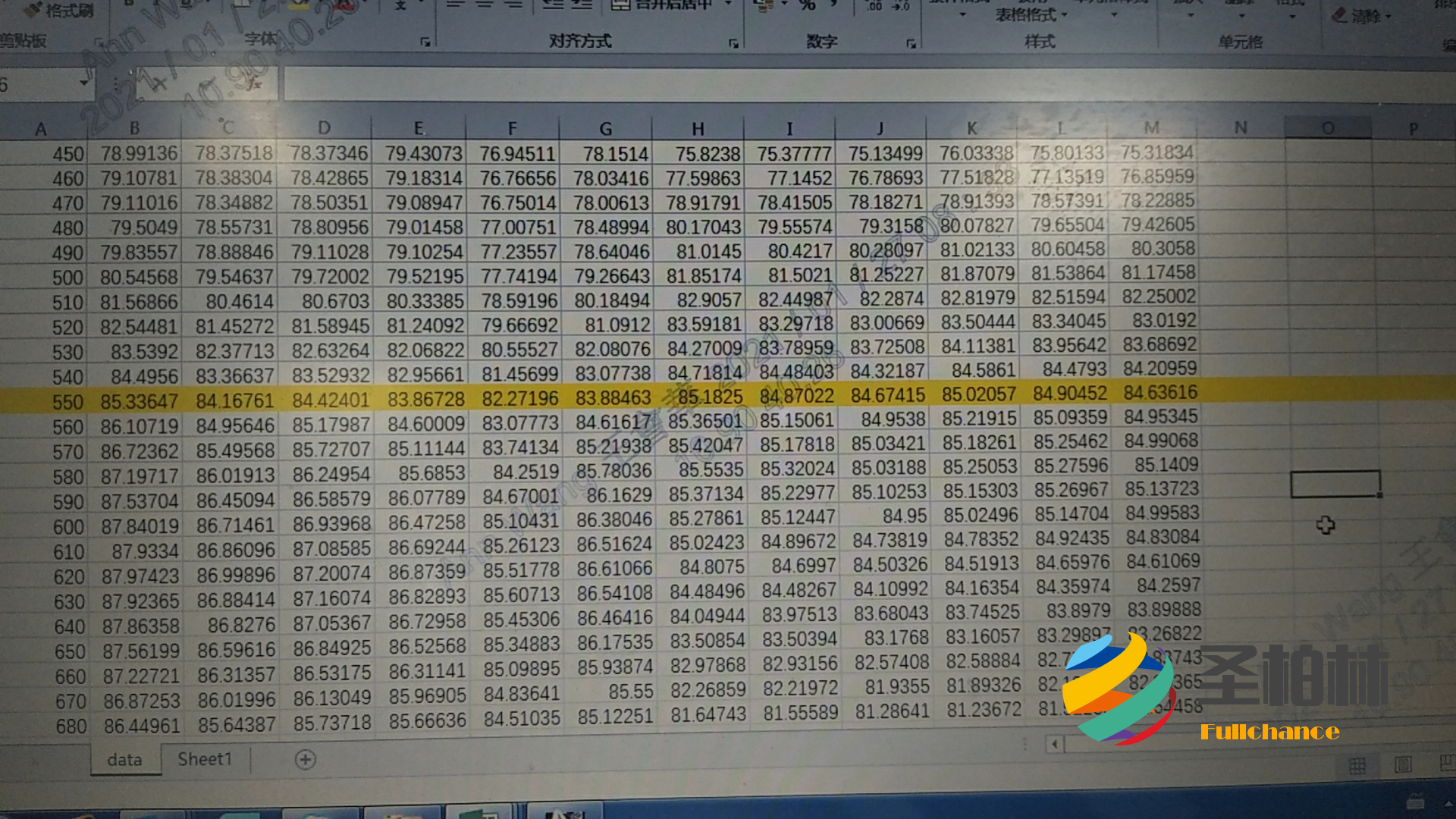

透光率测试-MFS630量测 HCK光学导电膜的穿透,550nm波段:
![](/file/970fefff-ae05-4bec-b54d-93599f1b59c5.jpg)
![](/file/0939b95e-bf2e-44bc-9685-37e4f0b0aa0c.png)

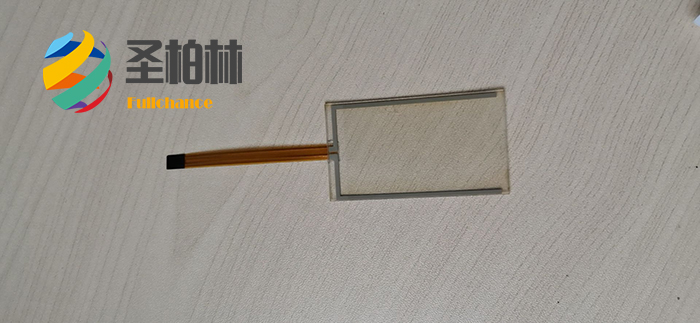

透明薄膜电热片
透明薄膜电热片在整个发热体表面,对产品的加温曲线非常迅速且安全,超薄的薄膜发热片结构,高性能的双面背胶或一般的双面背胶贴于两侧都不影响视线,透光度高于70%~80%。
•不怕强光,贴附于屏幕画质依然清晰。
•重量厚度超轻薄,加热快速又均匀,开机5秒即可达到设定温度(50℃),最高耐温更可达到120℃。
•可采自黏贴,不占空间,操作简单又方便。
•更可依客户需求开发订做任何尺寸规格及形状。
•电压设定由1.5V~380V皆可设计与生产。
![](/file/da1cfbbf-b804-441e-a2ac-5a2eeddbdd37.jpg)
AC/DC
|
1-1000V
|
瓦特数
|
0.1以上皆可设计
|
最高温度
|
130℃
|
常见使用温度
|
25℃~120℃
|
厚度
|
0.016mm
|
![](/file/50148ff0-f619-4a47-bd7c-644418874726.jpg)
![](/file/d57fd3aa-7b8d-4ccb-8ff1-a09d9d9f872c.jpg)
|
绝缘材料
|
|||
加热器之特色
|
0.002”的Kapton需有0.001”FEP的黏胶
|
0.008”玻璃补强的sili-cone rubber Teflon
|
0.1mm~1mm厚度的云母片
|
0.005”的Polyester带有0.001”的绝胶
|
外观概述
|
呈透明、琥珀颜色的Polyi-miele薄膜
|
红色的elastomer放在玻璃纤维基座
|
白色或绿色的云母薄片
|
透明的薄片
|
温度范围
|
-200到280℃
(-328到536℉) |
-200到260℃
(-328到500℉) |
-200到1000℃
(-328到1832℉) |
-200到120℃
(-328到248℉) |
介质强度
|
1000 VRMS
|
1000 VRMS
|
1000 VRMS
|
1000 VRMS
|
超出组件最大
|
0.010”
(0.25mm) |
0.020”
(0.5mm) |
0.017”
(0.43mm) |
0.008”
(0.2mm) |
25℃常温下每平方英寸可设计的最大瓦特数
|
1inch²/7w
|
1inch²/7w
|
1inch²/15W
|
1inch²/3.5W
|
电热器软度
|
最佳:0.03”(0.75mm)最小弯曲半径
|
好:0.125”(3.2mm)最小弯曲半径
|
较好:0.006”(1.52mm)最小弯曲半径
|
较好:0.039”(1mm)最小弯曲半径
|
安置方法
|
※伸缩带
※#11耐热水泥 ※#10.PSA ※#20延展胶带 |
※伸缩带
※#6耐热水泥 ※#12.PSA ※硬化 ※#20延展胶带 |
※伸缩带
※#11耐热水泥 ※#10.PSA ※夹具固定 |
※伸缩带
※#6耐热水泥 ※#12.PSA ※硬化 ※#20延展胶带 |
备注
|
由于Kapton在真空中的稳定性及抗溶性,常常被应用在医学上和航空上。
接受严苛环境
|
Silicon rubber比Kapton便宜,应用在工业和商业方面,通常是被硬化为金属零件
|
高温环境或需要超高温可使用,均温的设计
|
Polyester有许多Kapton的特性但价格上是比较便宜的一种选择,而且有较佳的防水性
|
![](/file/76cd1e9a-23c5-469c-b655-f7be6fbb627f.jpg)

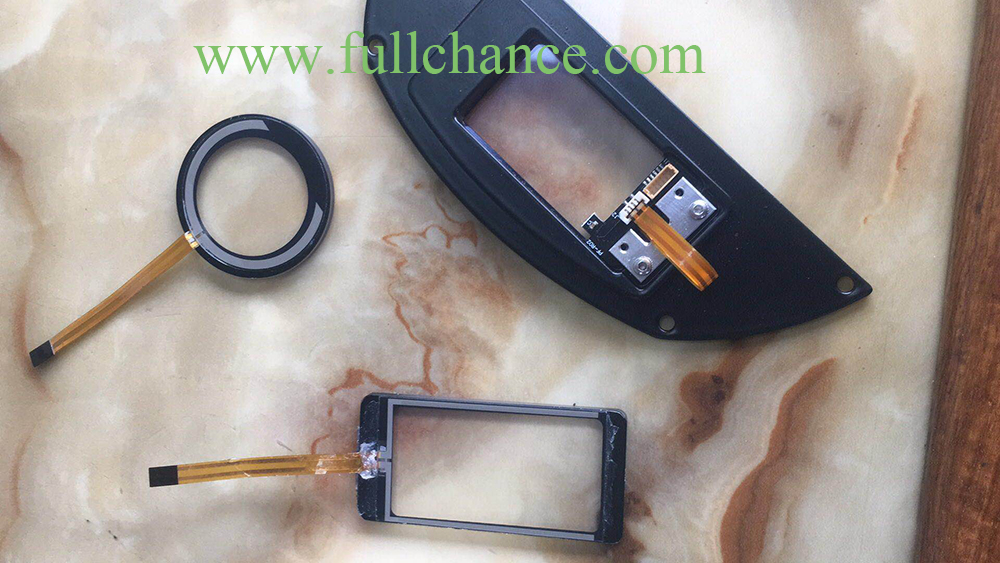

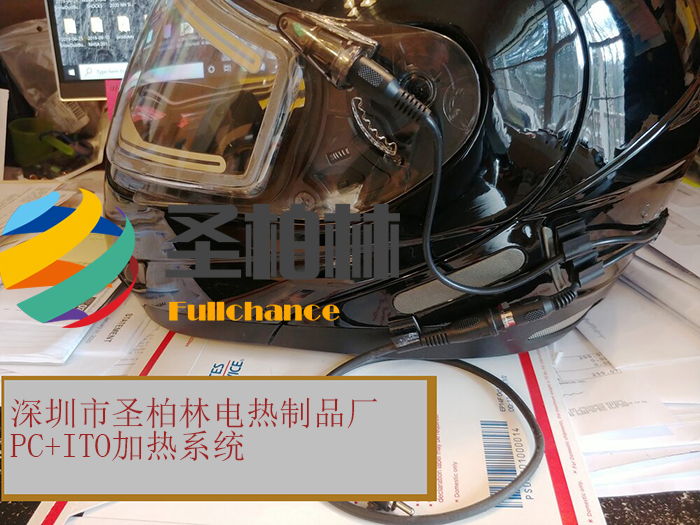

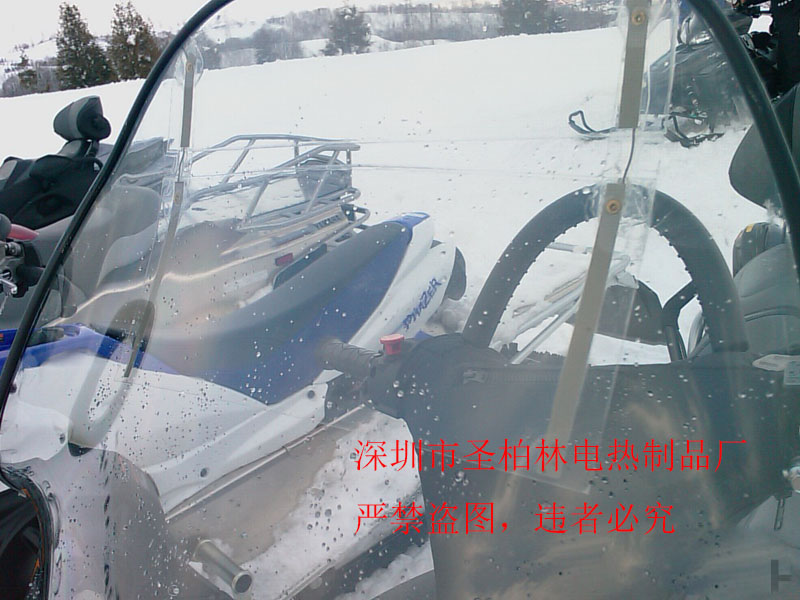

实 例
![](/file/949e63da-4925-4a2a-b560-2f4f03992aae.jpg)
![](/file/5b6ab290-5716-445e-ae79-2b54c4822acd.jpg)
![](/file/4b3b8c4a-e6c5-4038-9d4d-279fb8c73948.jpg)
![](/file/97505e01-6970-40eb-b1f8-58eb51cae992.jpg)
![](/file/108c3536-cd42-4206-a40f-e842fd52aa1b.jpg)
![](/file/33290e1a-4e60-4b76-975c-cbfaeddbc864.png)
