圣柏林是用于平板显示器行业的玻璃加热器的领先制造商。通常，加热器是对环氧或空气的IMITO™，适用于独立式或层压式。加热器设计为0.1瓦/平方。英寸– 5瓦/平方。英寸。
圣柏林开发了一种独特的软件过程，可以预测在不同环境中的散热，功率负载和温度升高，从而使其坚固耐用。
圣柏林还是蓝宝石和硅衬底加热器的领先制造商，其利用网格状形式的金属和/或氧化物堆积，可将功率提高到20瓦/平方。英寸，透射率高达95％，范围为0.8µm – 6.5 µm。近红外和红外应用的理想选择。
基板规格
产品尺寸
工艺：
离子束溅射（高级工艺）
离子束溅射（高级工艺）
应用范围：
商业展示，航空电子和军事展示
商业展示，航空电子和军事展示
整张涂料的不均匀度
±2.5％
±2.5％

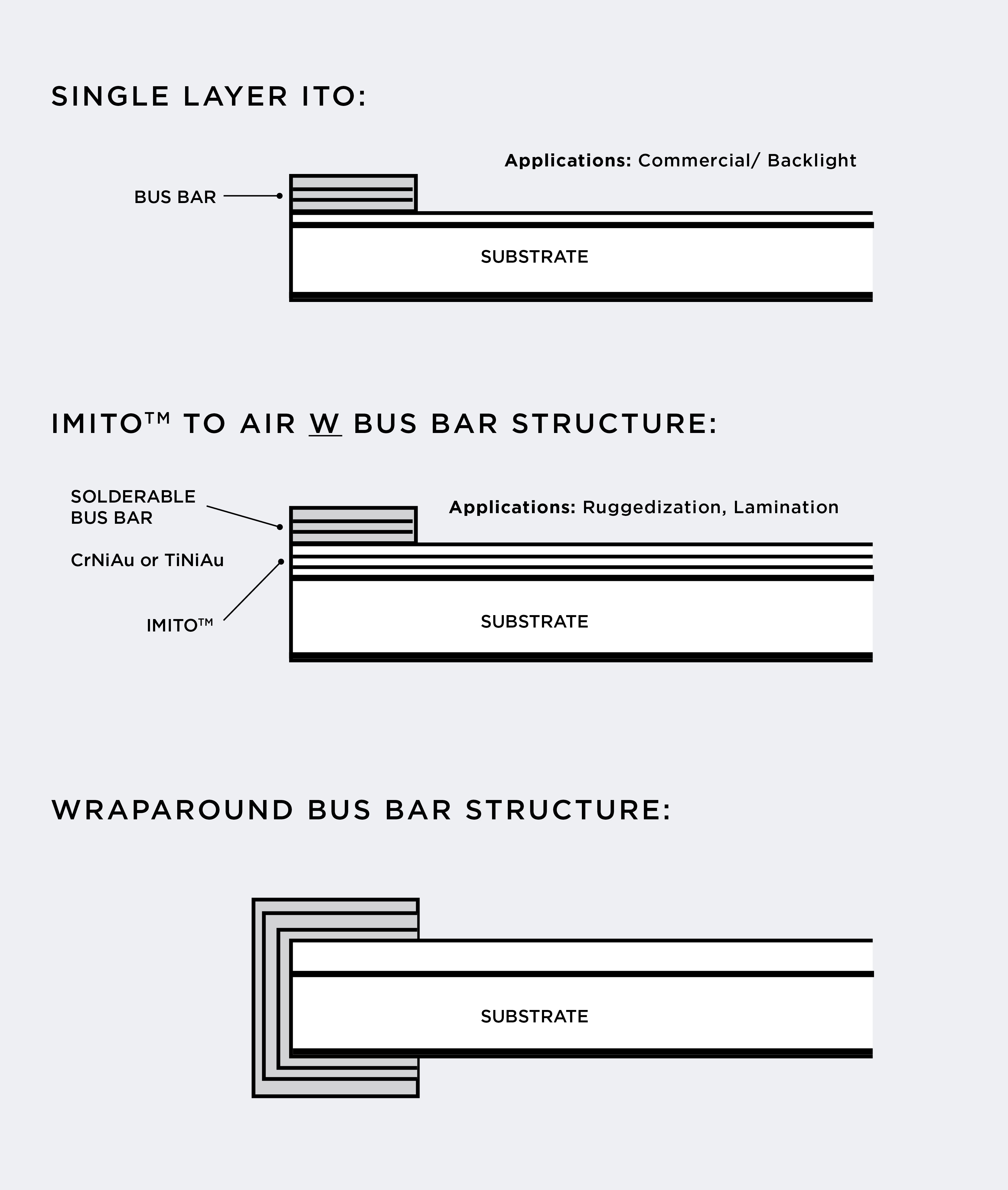

母线：
1：溅射的Cr / Ni / Au，回流焊，10K PSI（拉测试）
2：柔性电缆
3：环绕式（参见图）
1：溅射的Cr / Ni / Au，回流焊，10K PSI（拉测试）
2：柔性电缆
3：环绕式（参见图）
表面质量：
- 缺陷：在大型基材上小于5微米
- 嵌入粒子<2微米
- 表面粗糙度：每侧<20ÅRMS
- 检验质量：
80/50至20/10（5K Lux）
热成像
耐久性：
耐磨性：200冲程@ 10Kgm（Mil C-675）
附着力：快速测试（Mil M-13508）
溶解度：在氯化钠，雾气和溶液中（Mil C-675）> 24小时
温度：> 12小时@ -55至350°C
耐磨性：200冲程@ 10Kgm（Mil C-675）
附着力：快速测试（Mil M-13508）
溶解度：在氯化钠，雾气和溶液中（Mil C-675）> 24小时
温度：> 12小时@ -55至350°C
包装：
100级 或根据要求。
100级 或根据要求。
定制功耗

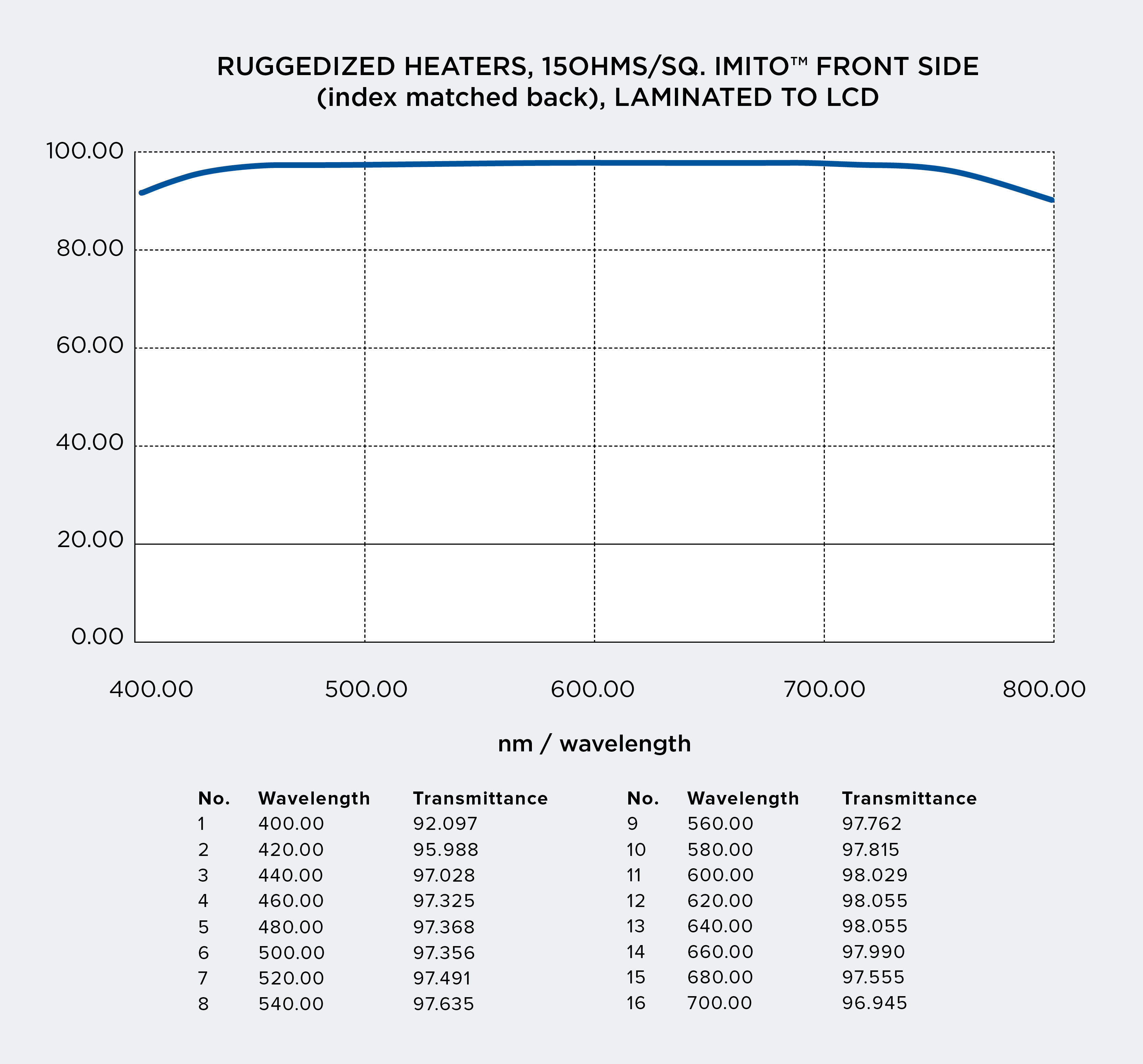

光学特性（见曲线）
其他材料电阻率表
抗蚀剂方程
对于加热器的最终制造，用于加热器（欧姆）的电阻转换为电阻率（*欧姆/平方）。
此值是加热器的长度的函数（大号）和宽度（w ^）作为它与总电阻有关。L是母线之间的尺寸。
对于加热器的最终制造，用于加热器（欧姆）的电阻转换为电阻率（*欧姆/平方）。
此值是加热器的长度的函数（大号）和宽度（w ^）作为它与总电阻有关。L是母线之间的尺寸。
p（电阻率）欧姆S / SQ。= R（电阻），以欧姆为单位x（B + L）
加热器每欧姆消耗的功率律：P = E2 + R
加热器每欧姆消耗的功率律：P = E2 + R
母线涂料
圣柏林提供了几种低剖面，固态和银母线解决方案，这些解决方案完全兼容所有溶剂，并进行8K克/平方英寸的拉力测试。
A.金属化母线。Cr / Ni / Au可焊
B.环氧银
C（注意：即使小于宽度，长度也始终是母线之间的距离）。
B.环氧银
C（注意：即使小于宽度，长度也始终是母线之间的距离）。
|
电阻率（ρ）
|
= | 长x R |
| w ^ |
| L =长度（英寸或厘米） | W =宽度（英寸或厘米） |
| R =加热器电阻（欧姆） | ρ=电阻率（欧姆/平方） |
工艺：溅射
加热器涂层材料：
最常用的透明电阻涂层是ITO（氧化铟锡）和氧化锡。圣柏林致力于生产各种形式的优质ITO和IMITO™。不透明的导体膜是铝，镍铬合金，铬镍铁合金，钽，氮化物和金属陶瓷膜。基底材料可以是玻璃，石英，陶瓷，塑料，kapton，聚酯等。（注意：即使小于宽度，长度也始终是母线之间的距离）。
|
电阻率（ρ）
|
= | 长x R |
| w ^ |
| L =长度（英寸或厘米） | W =宽度（英寸或厘米） |
| R =加热器电阻（欧姆） | ρ=电阻率（欧姆/平方） |
工艺：溅射
加热器涂层材料：
最常用的透明电阻涂层是ITO（氧化铟锡）和氧化锡。圣柏林致力于生产各种形式的优质ITO和IMITO™。不透明的导体膜是铝，镍铬合金，铬镍铁合金，钽，氮化物和金属陶瓷膜。基底材料可以是玻璃，石英，陶瓷，塑料，kapton，聚酯等。.铜带

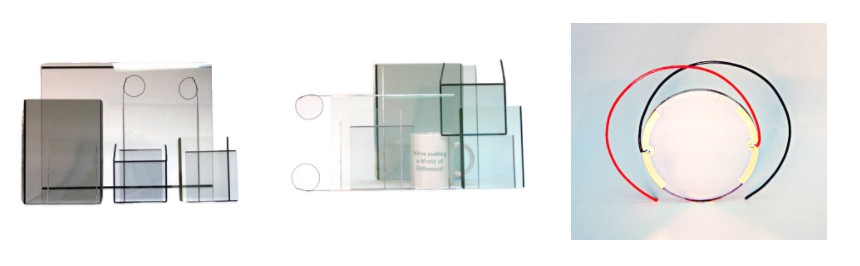

透明加热器对于在低于-10ºC的照相机，LCD和电光设备等具有挑战性的环境中使用至关重要。在航空电子设备，照相机，LCD和机车中的应用需要加热器，因此它们可以在寒冷和严酷的气候下运行。应用加热器是最简单的解决方案。透明加热器通常仅由具有较高透射率的ITO或IMITO™制成。加热器的电阻决定所需的热量和功率利用率。电阻越低，则需要更高的功率和更高的加热速率。
圣柏林，Inc.率先将带BBAR涂层的ITO和IMITO™应用于航空电子，机车，平板显示器，船舶和照相机的高效，高性能加热器。加热均匀性和烧尽由具有低接触电阻的极低电阻汇流条材料控制。
加热器的设计可提供300 – 5欧姆的宽电阻和电压（115、28、24、12伏）。带有ITO或IMITO™的加热器已经过测试，每平方英寸最高10瓦。通常，用于LCD显示应用的热量要低得多。结合加热器所需的功率比单独使用的功率少，通常为1/3。ITO和IMITO™涂层对于连续操作极为可靠且稳定。ITO的典型可见透明度平均为≥80％，IMITO™平均为≥92％。
图案加热器通常用于独特的更高或更低的功率，≥10瓦/平方。英寸。圣柏林可以设计出各种形状和尺寸的图案，同时保持均匀的加热。
对于波长为1.0 µm – 12 µm的红外（IR）应用，图案加热器也是非常理想的。
连接：母线到加热表面。
从母线到加热表面ITO，IMITO™或NiCr的接触电阻必须≤0.1 ohm。另一个经验法则是使单个母线电阻≤加热器总电阻的5％。母线材料为：
A.环氧树脂银 B.焊接金属 C.玻璃料
银环氧树脂价格便宜，会在2-3年内腐烂。银粉料必须在≥350°C的温度下烧制，这会使玻璃平整度降低，并且此过程会污染表面。金属化的母线（例如Cr / Ni / Au）是固态工艺，与焊接的母线加热器一起使用时效果非常好。强烈建议您这样做。（请参阅加热器– 1页）。
功率计算：
在温度上升曲线下方提供了厚度为0.040英寸的时间与加热器功率的关系。有多种方法将加热玻璃与显示器配合使用：A.独立放置。B.层压。独立式显示器通常安装在显示器的背面，并具有0.008英寸– 0.020英寸的气隙，这使其成为较差的供暖系统。对于低热量要求，它足够了。对于快速升高的温度，应结合加热玻璃以优化航空电子应用。
不建议在显示屏的前面（观察侧）安装加热玻璃，因为空气中的热量损失可能高达总热量的50％。
热敏电阻或ITO /电阻热系数（TCR）通常用于控制温度。
如果使用较高的温度来快速加热显示器，则必须在工作温度下一次降低该热量水平。此外，不建议在高于20°C的环境温度下运行加热器。
电阻率表
汇流条材料如下
例如，对于除水，我们可能仅使用¼W / sq。英寸的玻璃上以2 x 4英寸的加热器模式放置。对于8平方英寸，由于图表值为瓦特/平方，因此总共需要2瓦特。英寸（8 x¼= 2）。该信息和预期的加热器电压允许计算加热器电阻。计算式如下：
（注意：即使小于宽度，长度也始终是母线之间的距离）。
|
电阻率（ρ）
|
= | 长x R |
| w ^ |
| L =长度（英寸或厘米） | W =宽度（英寸或厘米） |
| R =加热器电阻（欧姆） | ρ=电阻率（欧姆/平方） |
工艺：溅射
加热器涂层材料：
最常用的透明电阻涂层是ITO（氧化铟锡）和氧化锡。圣柏林致力于生产各种形式的优质ITO和IMITO™。不透明的导体膜是铝，镍铬合金，铬镍铁合金，钽，氮化物和金属陶瓷膜。基底材料可以是玻璃，石英，陶瓷，塑料，kapton，聚酯等。
