扁平云母加热器
扁平云母加热器通常用于加热非波纹表面。
它的主要特点是一旦成型得当。或拧到所述平面上不需要机械（孔）进行操作。

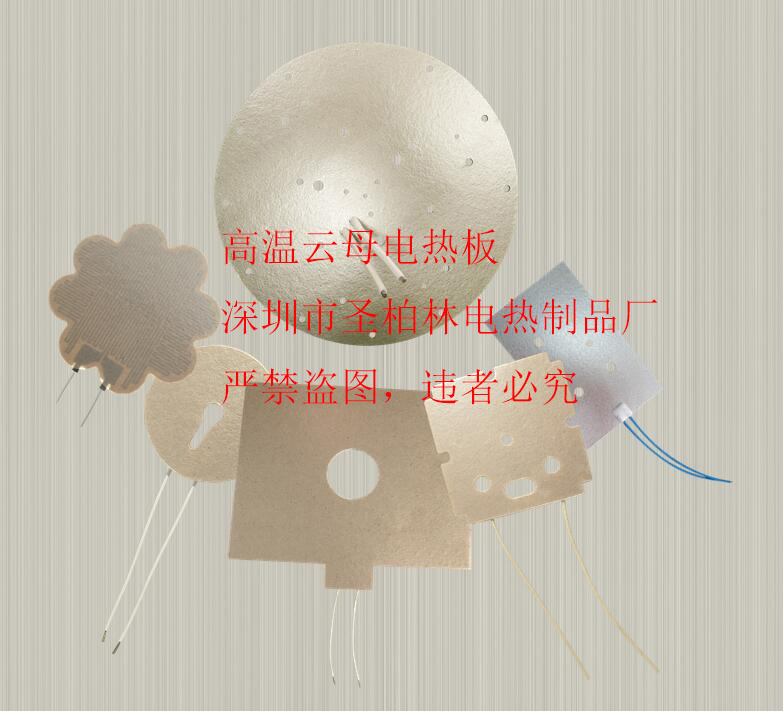

云母电热片
云母电热片可上背胶，在整个发热体表面，对产品的加温曲线非常迅速且安全，超薄的薄膜发热片结构，抗拉力，耐高温，严苛的环境也能达到优越的加热效果，能达到高耐电压的绝缘测试，并可与金属模具，一体成型，加热效率更高。
规格特性
|
电压
|
AC/DC 1-1000V
|
|
瓦特数
|
0.1以上皆可设计
|
|
最高温度
|
1000 ℃
|
|
稳定温度
|
600 ℃内
|
电气特性
|
输入电压
|
可设计1.5V~ 440V
|
|
消耗功率
|
0.01W~15W/C㎡±10
|
|
尺寸设计
|
最大宽度：1.2M
最大长度：(无限制)可依客户要求
最小厚度：0.4mm±10%
|
※云母电热片有另一种类型是采用高温云母作为绝缘材料，表面温度均匀性好，发热速度快。
※云母电热片有另一种类型是采用高温云母作为绝缘材料，表面温度均匀性好，发热速度快。

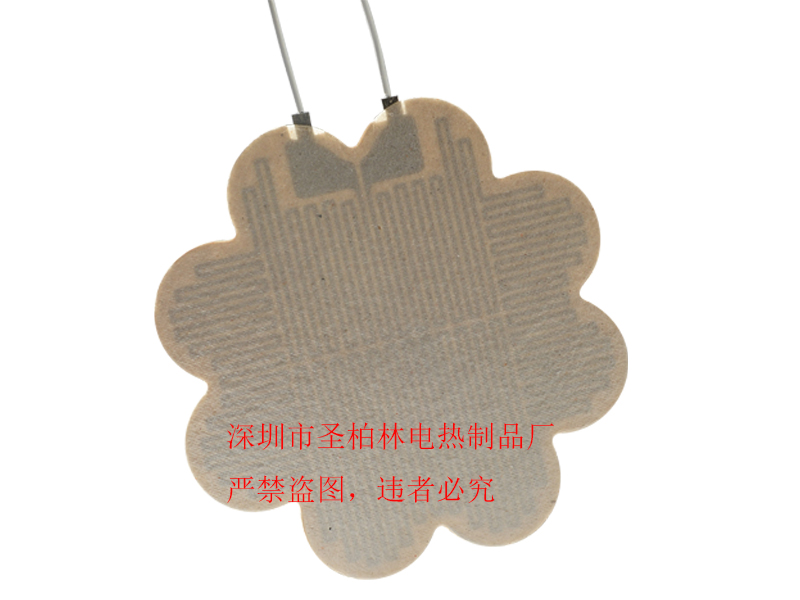

采用高温云母作为绝缘材料具有较好的抗老化性，有效防止了产品表面开裂及增强机械强度，大大延长了产品的使用寿命，重量轻，热容量小，可达到很快的加热速率以及较高的温度控制精度，当有特殊要求时，可以依照客户要求在同一工作面上制作不同的温度区域，定做各种形状尺寸（如圆形、椭圆形、椎形、任何不归则型）。

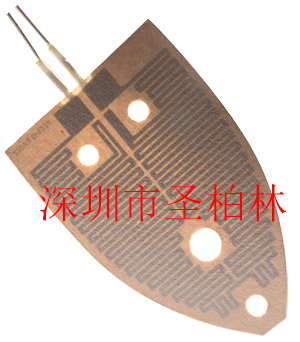

《熨斗电热片》
|
类型
|
云母高温加热片
|
|
电压
|
可依客户需求设计
|
|
表面尺寸
|
可依客户需求设计
|
|
厚度
|
0.76mm
|
|
主要用途
|
晶元厂设备加热片、其它电子生产设备加热片
|
实例
可运用在热水器、电熨斗、模具加工、食品机械封口机、电热炉、保温盘产品、电饭锅、咖啡壸、晶体电饭锅、模具加热、模型用加热器、吹风机….等。

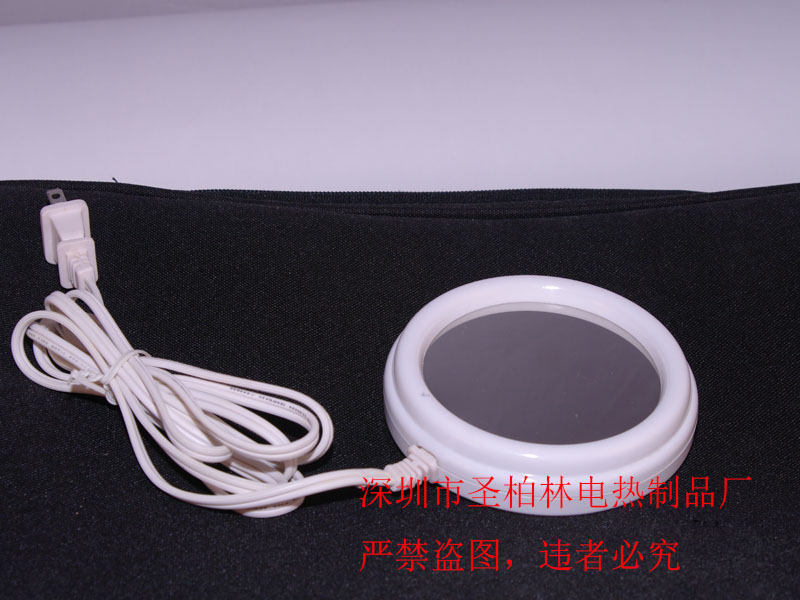

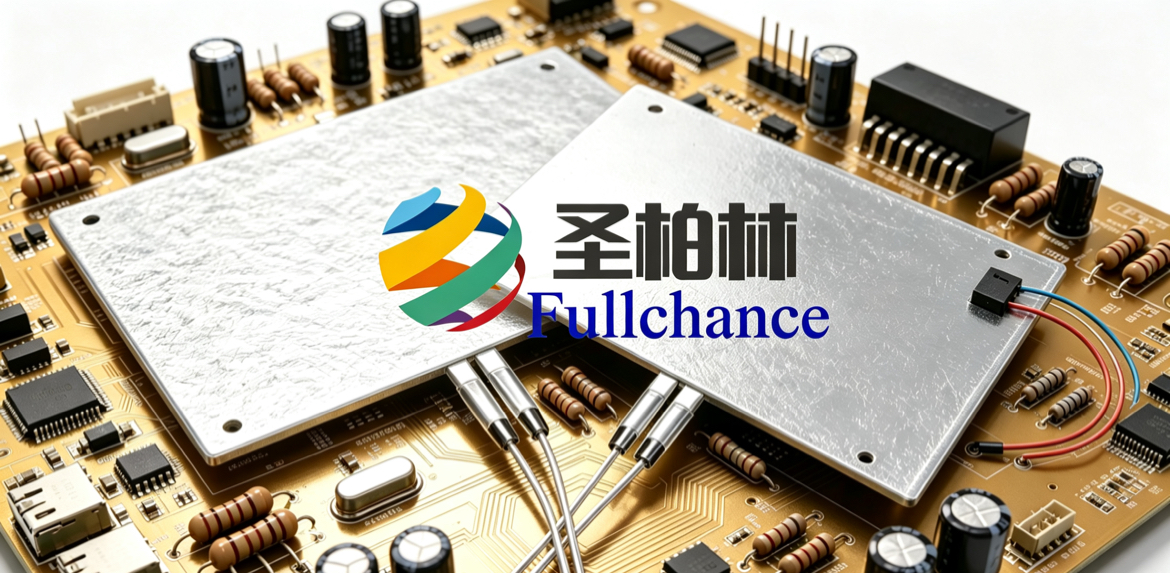

实际产品(一)

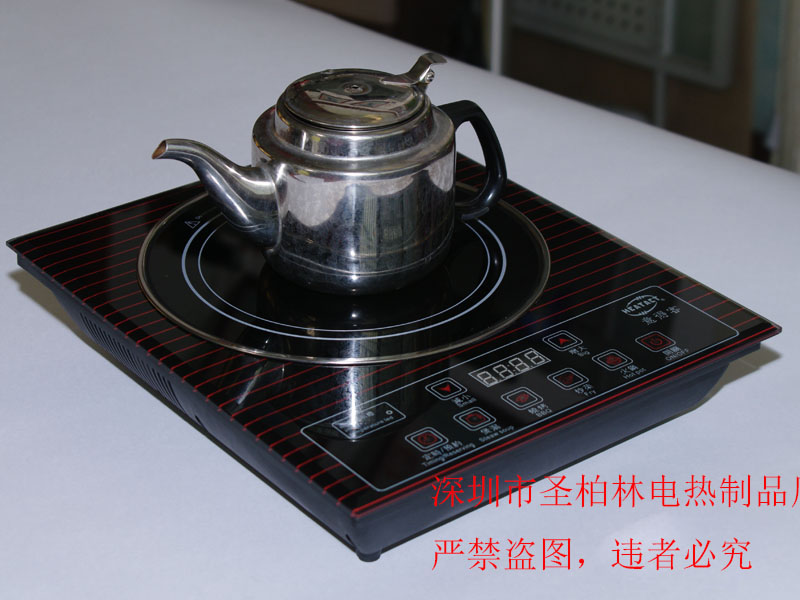

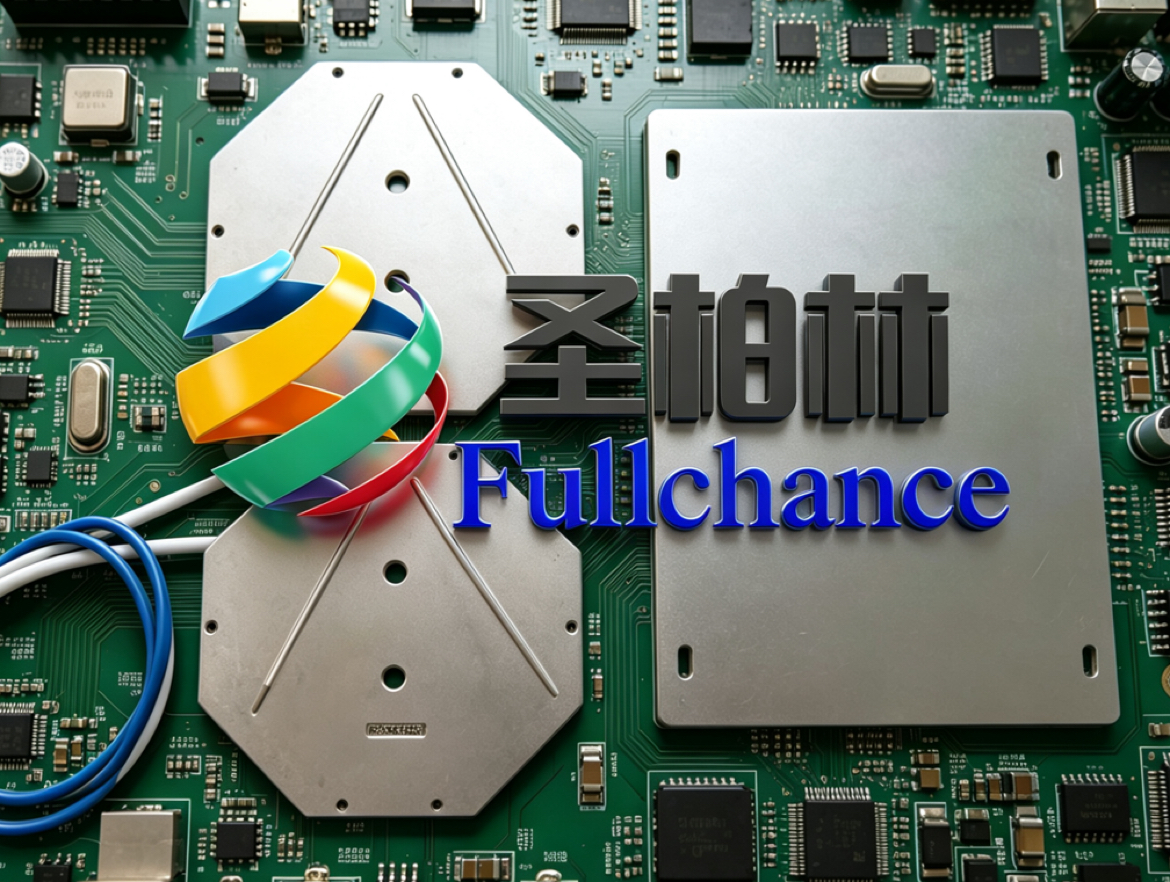

实例二
采用高温云母作为绝缘材料具有较好的抗老化性，有效防止了产品表面开裂及增强机械强度，大大延长了产品的使用寿命，重量轻，热容量小，可达到很快的加热速率以及较高的温度控制精度，当有特殊要求时，可以依照客户要求在同一工作面上制作不同的温度区域，定做各种形状尺寸（如圆形、椭圆形、椎形、任何不归则型）。
绝缘材料的比较：
以下表所列之绝缘材料为圣柏林所常用的材料，若你需要耐较高温度，或耐较大绝缘破坏电压或是其它特别性质的绝缘材料，亦可使用。
|
|
绝 缘 材 料
|
|||
|---|---|---|---|---|
|
加热器之特色
|
0.002”的Kapton需有0.001”FEP的黏胶
|
0.008”玻璃补强的sili-cone rubber Teflon
|
0.1mm~1mm 厚度的云母片
|
0.005”的Polyester带有0.001”的绝胶
|
|
概 述
|
呈透明、琥珀颜色的Polyi-miele薄膜
|
红色的 elastomer放在玻璃纤维基座
|
白色或绿色的云母薄片
|
透明的薄片
|
|
温度范围
|
-200到450℃
(-328到842℉) |
-200到450℃
(-328到842℉) |
-200到450℃
(-328到842℉) |
-200到450℃
(-328到842℉) |
|
介质强度
|
1000 VRMS
|
1000 VRMS
|
1000 VRMS
|
1000 VRMS
|
|
超出组件最大
|
0.010”
(0.25mm) |
0.020”
(0.5mm) |
0.017”
(0.43mm) |
0.008”
(0.2mm) |
|
25℃常温下静止状态中每平方的最大瓦特数
|
1inch²/7w
|
1inch²/7w
|
15W
|
3.5W
|
|
电热器软度
|
最佳：0.03”(0.75mm)最小弯曲半径
|
好：0.125” (3.2mm)最小弯曲半径
|
较好：0.006”(1.52mm)最小弯曲半径
|
较好：0.039”(1mm)最小弯曲半径
|
|
安置方法
|
※伸缩带
※#11耐热水泥 ※#10.PSA ※#20延展胶带 |
※伸缩带
※#6耐热水泥 ※#12.PSA ※硬化 ※#20延展胶带 |
※伸缩带
※#11耐热水泥 ※#10.PSA ※夹具固定 |
同左
|
|
备 注
|
由于 Kapton在真空中的稳定性及抗溶性，常常被应用在医学上和航空上。
|
Silicon rubber比Kapton便宜，应用在工业和商业方面，通常是被硬化为金属零件
|
高温环境或需要超高温可使用，均温的设计
|
Polyester 有许多Kapton的特性但价格上是最便宜的一种，而且有较佳的防湿性
|
