我们支持透明金属细网膜的图案加工。

金属网膜加热器

通过使用LED头灯和尾灯代替传统的卤素灯，防止积雪和融雪。
采取措施防止摄像机前挡风玻璃上的霜和雪融化，以实现ADAS和自动驾驶的自动安全制动。

金属网膜天线

支持5G微型基站，并支持用于建筑物和车辆的透明天线。

薄膜基材的外径?A4（PET / PC等）... *可以考虑最大300 x 300mm（也可以使用常规玻璃基材）

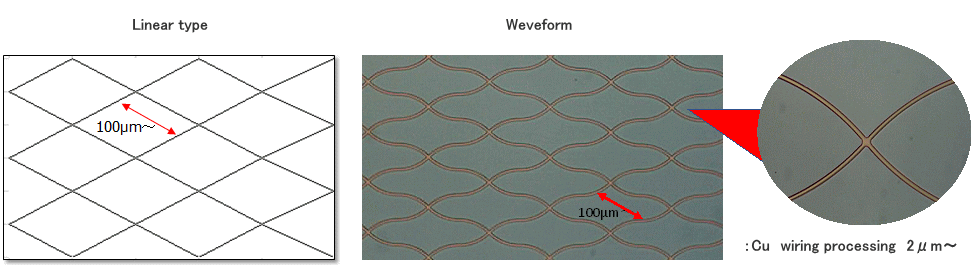

2μm?Cu布线处理（请咨询常规薄膜图案和电镀步骤）积聚）
* L /图案的S依赖于基材上的膜质量，厚度，长度和形状，抗蚀剂材料。
*请与我们联系以协助开发用于精细金属丝网加工的新材料。

规范
图案宽度	2微米
膜厚	0.6?30μm
涂层尺寸	可以考虑最大300 x 300mm

应用实例
·因为它是绝缘的，透明的，它可以用来作为保护膜或层间用于衬底代替常规裨绝缘膜。
·由于它是光敏性的，局部图案化是可能的。
·对于抗蚀剂为金属网的全加成电镀电影处理。

*处理细节取决于图案的长度和形状以及基板质量。
*将来，我们将挑战3μm以下的L / S，因此请与我们联系。

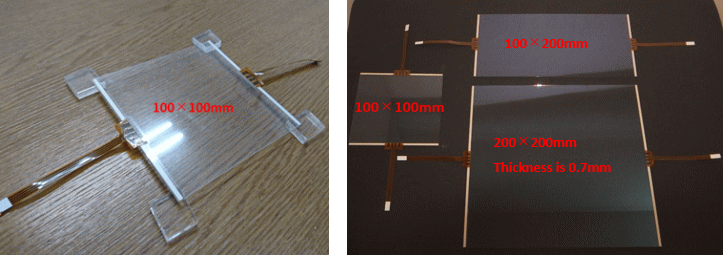

外部形状：100 x 100 x 0.7毫米，100 x 200 x 0.7毫米，200 x 200 x 0.7毫米

电阻值约10Ω?45Ω?85Ω

端子处理Ag糊，有或没有FPC（ACF压接）

*价格，请与我们联系。
*请与我们联系以获取可用性。
*请将该产品用于初始评估，并评估您所处环境下的长期可靠性。
*可以根据此样本进行定制。

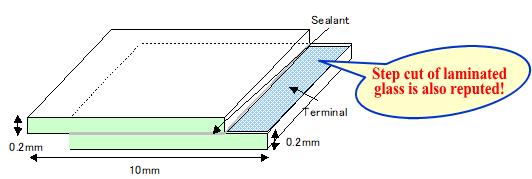

①处理内容

?玻璃+玻璃层压板（可以阶梯切割）。玻璃+薄膜层压（需要规格咨询）

②加工尺寸

? MAX可以加工最大400mm×360mm的玻璃基板。上下厚度为0.2mm?可用
G ＋ F ：（需要规格咨询）

③加工记录

?玻璃与玻璃之间的间隙：10?30μm（与密封材料结合）

圣柏林印刷的多层薄膜的图案化技术有助于MEMS传感器零件的加工

*对金属薄膜和涂覆的绝缘膜进行图案化可实现传感器部件及其加热器功能。
此外，传感器可以作为单独的侧面小型化。

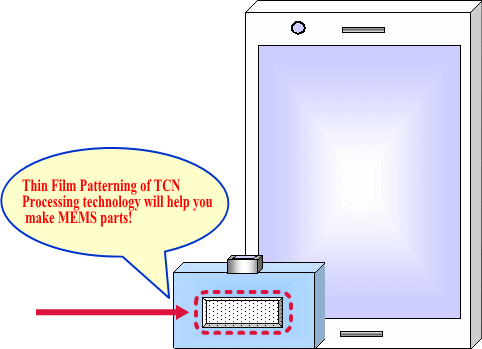

插图是与智能手机链接的酒精呼吸传感器。
*真实的事物和图像是不同的。

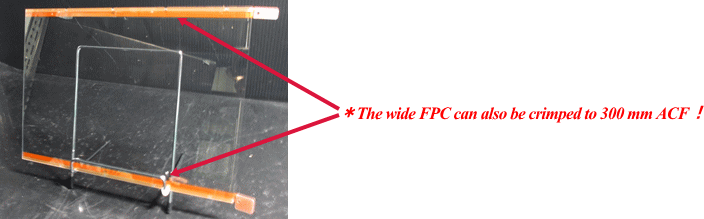

即使通过ITO图案和轮廓处理，以及宽FPC的ACF压接，它也有助于产品制造。

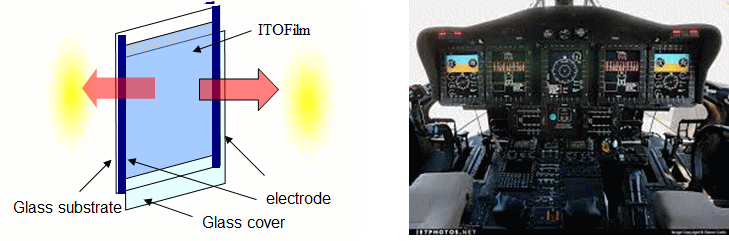

原理

当电极通电时，透明导电膜会
在玻璃中加热而产生焦耳热，玻璃表面会发出远红外线。



尺寸

面板形状：最小10毫米x 10毫米至最大370毫米x 470毫米。晶圆形状：最小到最大300φ

应用

?用于防止监视摄像机和需要视野的设备的结露
?微流路等观察化学分析时要加热，用于细胞培养实验
?用于要求LCD功能全面的飞机和专用车辆显示器
?防止镜子起雾在浴室和洗手间！

在TCN，我们提供各种抗蚀剂的定制类型的微米精度。
图案形状可以是直线/圆形（圆柱形），
长宽比可以是5：1（膜厚50μm或更大），（实际结果是3：1）

• 我想要一个精度为μm的矩形单位且精度很高，应该在哪里订购？
• 哪怕是少量定制的地方在哪里？
• 我要您自定义各种高度和形状！

应用实例

评估粘合剂，粘合剂膜，填料（在半导体PKG等内部）的跟踪性能，
例如微型LED的
折叠器，用于太阳能电池的盖玻片。

除了仿真之外，还可以进行接近实际机器的评估和验证。

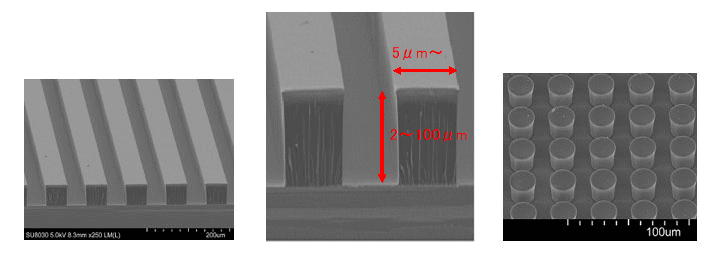

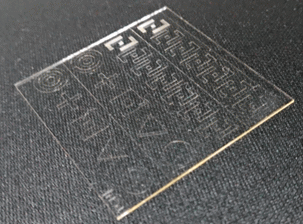

通过形成掩模，可以通过改变同一板上的L形，直线形，圆形（圆柱形）等线宽来划分多种形状。
宽高比可以为5：1（膜厚为50μm或更大），高度可以为2至100μ。
＊但是，同一块板上的高度相同。
大型尺寸□50、100、200 mm时，易于使用最大300 mm的基板尺寸，并且可以切割任何尺寸。
玻璃/硅晶片等可以用作基础材料。

与传统的G / G相比，通过显着降低负载，实现了轻巧的多点触摸输入。
通过密封两个玻璃，可以在恶劣的环境下使用，例如在烈日下的汽车中使用。
它几乎不受电磁波等噪声的影响。
它具有极好的防水和防潮性能，并且不会因水滴附着而引起故障。
